مميزات المنتج
تصميم التطبيقات الصناعية
اعتماد وحدات لاسلكية عالية الأداء من الدرجة الصناعية.
اعتماد معالج اتصالات صناعي عالي الأداء 32 بت.
استخدام غلاف معدني بمستوى حماية IP30. يُعدّ الغلاف المعدني وعزل سلامة النظام مناسبين بشكل خاص لتطبيقات التحكم الصناعي.
مدخلات طاقة واسعة (دي سي 5-36V).
مستقرة وموثوقة
يضمن تصميم مراقبة دبليو دي تي استقرار النظام.
اعتماد آلية شاملة لمنع الانقطاع لضمان بقاء محطات البيانات متصلة بالإنترنت دائمًا.
تتمتع واجهة إيثرنت بحماية عزل كهرومغناطيسية مدمجة تبلغ 1.5 كيلو فولت.
تتوافق تقنية RS232 وRS485 وعزل الطاقة والبيانات مع معايير CSA وUL وIEC.
تتمتع واجهة بطاقة شريحة SIM/الاتحاد الدولي للرياضة بحماية التفريغ الكهروستاتيكي مدمجة بقوة 15 كيلو فولت.
تتمتع واجهة الطاقة بحماية مدمجة ضد الطور العكسي وحماية من الجهد الزائد.
قابلية الاستخدام القياسية
توفير منافذ RS232 وRS485 وEthernet القياسية، والتي يمكنها توصيل الأجهزة التسلسلية وأجهزة إيثرنت وأجهزة واي فاي بشكل مباشر.
توفير منفذ شبكة واسعة النطاق سلكي قياسي (يدعم بروتوكول PPPOE القياسي)، والذي يمكنه توصيل أجهزة خط ADSL مباشرة.
يمكن لمحطات البيانات الذكية الدخول إلى وضع نقل البيانات عند تشغيل الطاقة.
سهل الاستخدام، ومرن، مع خيارات متعددة لأنماط العمل.
واجهات ملائمة لتكوين النظام وصيانته (بما في ذلك طرق الويب أو واجهة سطر الأوامر المحلية والبعيدة).
تركيب سكة الدعم والتركيب على الحائط
اتصال 5G عالي الأداء
يدعم نطاقات التردد فرعي-6GHz وmmWave لشبكات 5G قبعة حمراء، مما يوفر نقل بيانات عالي السرعة (معدل الذروة النظري يصل إلى 10 جيجابت في الثانية) وزمن انتقال منخفض للغاية (يصل إلى 1 مللي ثانية)
موثوقية عالية واستقرار
دعم التكرار الشبكي، والاحتياطي المزدوج للبطاقة، والنسخ الاحتياطي للرابط والوظائف الأخرى لضمان استمرارية واستقرار الاتصالات الصناعية.
حماية السلامة
توفير ميزات أمان الشبكة المتقدمة مثل شبكة افتراضية خاصة (VPN) وجدار الحماية وتشفير البيانات وما إلى ذلك لحماية أمان وخصوصية البيانات الصناعية.
الوظائف الأساسية
كتلة الوظيفة | تفاصيل الوظيفة | وصف الوظيفة |
اتصال الشبكة وإدارتها | دعم شبكة الجيل الخامس | يدعم أوضاع 5G وكالة الأمن القومي (الشبكات غير المستقلة) وSA (الشبكات المستقلة)، متوافق مع نطاقات التردد فرعي-6GHz والموجات المليمترية |
| الوصول إلى شبكات متعددة | يدعم شبكات 5G و4G شبكة LTE وWi-فاي 6، وطرق الوصول المتعددة مثل إيثرنت تعمل على تمكين تكرار الشبكة والنسخ الاحتياطي للارتباط | |
| التبديل التلقائي وموازنة الحمل | التبديل تلقائيًا إلى شبكة النسخ الاحتياطي في حالة انقطاع الشبكة أو ازدحامها، ودعم موازنة التحميل متعددة الروابط | |
| دعم البروتوكول الصناعي | تحويل بروتوكول الاتصالات الصناعية | دعم البروتوكولات الصناعية مثل مودبوس وProfinet وOPC الاتحاد العربي وEthernet/عنوان IP وما إلى ذلك، لتحقيق الترابط بين المعدات الصناعية وشبكات 5G |
| توافق البروتوكول | دعم التوافق بين المعدات الصناعية التقليدية وشبكات الجيل الخامس الحديثة لتقليل تكاليف الترقية | |
| الإدارة والمراقبة عن بعد | التكوين والترقية عن بعد | دعم التكوين عن بعد، وترقية البرامج الثابتة، وتعديل معلمات المنتجات من خلال منصات الإدارة السحابية أو المحلية |
| المراقبة في الوقت الحقيقي | توفير وظائف مراقبة في الوقت الفعلي لحالة الجهاز وأداء الشبكة واستخدام حركة المرور وما إلى ذلك | |
| تشخيص الأعطال والإنذار | الكشف تلقائيًا عن أعطال الشبكة أو الجهاز وإخطار موظفي العمليات عبر الرسائل القصيرة أو البريد الإلكتروني أو إشعارات المنصة | |
| وظيفة السلامة | تشفير البيانات | دعم بروتوكولات التشفير مثل بروتوكول IPsec وSSL/بروتوكول TLS وما إلى ذلك لضمان أمان نقل البيانات |
| جدار الحماية والتحكم في الوصول | توفير وظيفة جدار الحماية القائمة على القواعد، ودعم آليات التحكم في الوصول مثل القائمة السوداء والقائمة البيضاء، وتصفية عنوان ماك، وما إلى ذلك | |
| دعم شبكة افتراضية خاصة (VPN) | يدعم بروتوكولات شبكة افتراضية خاصة (VPN) مثل عنوان IP ثانية، وL2TP، وPPTP، وما إلى ذلك لضمان أمان الوصول عن بعد. | |
| حماية هجمات الحرمان من الخدمة الموزعة | توفير الحماية ضد هجمات رفض الخدمة الموزعة (هجمات الحرمان من الخدمة الموزعة) لضمان استقرار الشبكة. | |
| دعم إنترنت الأشياء الصناعية (تكنولوجيا الأشياء الصناعية) | الوصول إلى الأجهزة وإدارتها | دعم الوصول إلى المعدات الصناعية الضخمة وتوفير وظائف إدارة الأجهزة (مثل تسجيل الأجهزة ومراقبة الحالة والتحكم عن بعد وما إلى ذلك). |
| جمع البيانات وإرسالها | دعم جمع البيانات من المعدات الصناعية وإرسالها إلى السحابة أو الخوادم المحلية من خلال بروتوكولات مثل ام كيو تي تي و HTTP و كوآب وما إلى ذلك | |
| دعم الحوسبة الحافة | تدعم بوابة إنترنت الأشياء الصناعية 5G ريدكاب تشغيل تطبيقات الحوسبة الحافة خفيفة الوزن على شهادة التعليم المستمر لتحقيق معالجة البيانات وتحليلها محليًا. | |
| إدارة جودة الخدمة | التحكم في أولوية المرور | دعم إعدادات أولوية حركة المرور استنادًا إلى التطبيقات أو الأجهزة أو المستخدمين لضمان التشغيل السلس للأعمال المهمة مثل مراقبة الفيديو والتحكم عن بعد. |
| إدارة النطاق الترددي | دعم تخصيص النطاق الترددي ووظائف تحديد السرعة لتحسين استخدام موارد الشبكة | |
| السجلات والتقارير | تسجيل السجل | تسجيل سجلات تشغيل الجهاز وسجلات أحداث الشبكة وسجلات تشغيل المستخدم لأغراض استكشاف الأخطاء وإصلاحها والتدقيق |
| إنشاء التقارير | إنشاء تقارير تلقائيًا حول أداء الشبكة واستخدام حركة المرور وحالة الجهاز وما إلى ذلك، ودعم التصدير والتحليل | |
| التخصيص والتوسع | واجهة واجهة برمجة التطبيقات | توفير واجهات واجهة برمجة التطبيقات مفتوحة ودعم التكامل مع أنظمة الطرف الثالث مثل تخطيط موارد المؤسسات و نظام إدارة الموارد البشرية و سكادا. |
| المكونات الإضافية والامتدادات | دعم توسيع الوظائف من خلال المكونات الإضافية أو الوحدات النمطية لتلبية احتياجات الصناعات أو السيناريوهات المحددة | |
| إدارة المستخدمين المتعددين والأذونات | إدارة أدوار المستخدم | دعم إنشاء أدوار المستخدم بأذونات مختلفة (مثل المسؤول والمشغل والزائر)، وتقييد وصولهم وأذوناتهم التشغيلية |
| دعم متعدد المستخدمين | دعم تخصيص موارد الشبكة المستقلة لمستخدمين أو أقسام مختلفة في سيناريوهات متعددة المستخدمين | |
| توفير الطاقة وحماية البيئة | إدارة الطاقة الذكية | دعم التعديل التلقائي لاستهلاك طاقة الجهاز بناءً على حمل الشبكة لتقليل استهلاك الطاقة. |
| الوضع الأخضر | الدخول تلقائيًا إلى وضع الطاقة المنخفضة خلال ساعات الذروة لتقليل انبعاثات الكربون |
معلمات المواصفات
| فئة | مشروع | معلمات المواصفات |
| المعلمات اللاسلكية | المعايير ونطاقات التردد | شبكة LTE: B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B30/B66/B71 /B38/B41/B42/B43/B48 رقم غير معروف: n2/n5/n7/n12/n13/n14/n25/n26/n30/n38/n41/n48/n66 /n70/n71/n77/n78 ملاحظة: يمكن اختيار وحدات مختلفة وفقًا لاحتياجات المستخدم لدعم معايير الشبكة المختلفة |
| النطاق الترددي النظري | شبكة LTE: الحد الأقصى لسرعة التنزيل 195 ميجابت في الثانية، والحد الأقصى لسرعة التنزيل 75 ميجابت في الثانية رقم غير معروف: الحد الأقصى لسرعة التنزيل هو 223 ميجابت في الثانية، (تكلفة التنزيل 15%) الحد الأقصى لسرعة الارتباط الصاعد هو 122.98 ميجابايت في الثانية، (النفقات العامة يو ال بنسبة 7%) | |
| قوة النقل | <24 ديسيبل ميلي واط | |
| حساسية المستقبل | <-99dBm | |
| معلمات شبكة واي فاي اللاسلكية | المعايير ونطاقات التردد | يدعم معهد مهندسي الكهرباء والإلكترونيات 802.11 b/g/n/الفأس، ويدعم وضع أب 2.4G يدعم معهد مهندسي الكهرباء والإلكترونيات 802.11 a/n/التيار المتردد/الفأس، و5G، ووضع أب (اختياري) |
| النطاق الترددي النظري | IEEE802.11b/g: الحد الأقصى للسرعة هو 54 ميجابت في الثانية IEEE802.11n: تصل أعلى سرعة إلى 150 ميجابت في الثانية IEEE802.11ac: الحد الأقصى للسرعة يصل إلى 433 ميجابت في الثانية | |
| تشفير آمن | يدعم طرق تشفير متعددة مثل WEP وWPA وWPA2 ووظيفة خدمة WPS الاختيارية | |
| قوة النقل | 21 ديسيبل ميلي واط (11 ب)، 18 ديسيبل ميلي واط (11 تيار متردد/إم سي إس 7)، 18 ديسيبل ميلي واط (11 تيار متردد/إم سي إس 9) | |
| حساسية المستقبل | <-72 ديسيبل ميلي واط عند 54 ميجابت في الثانية | |

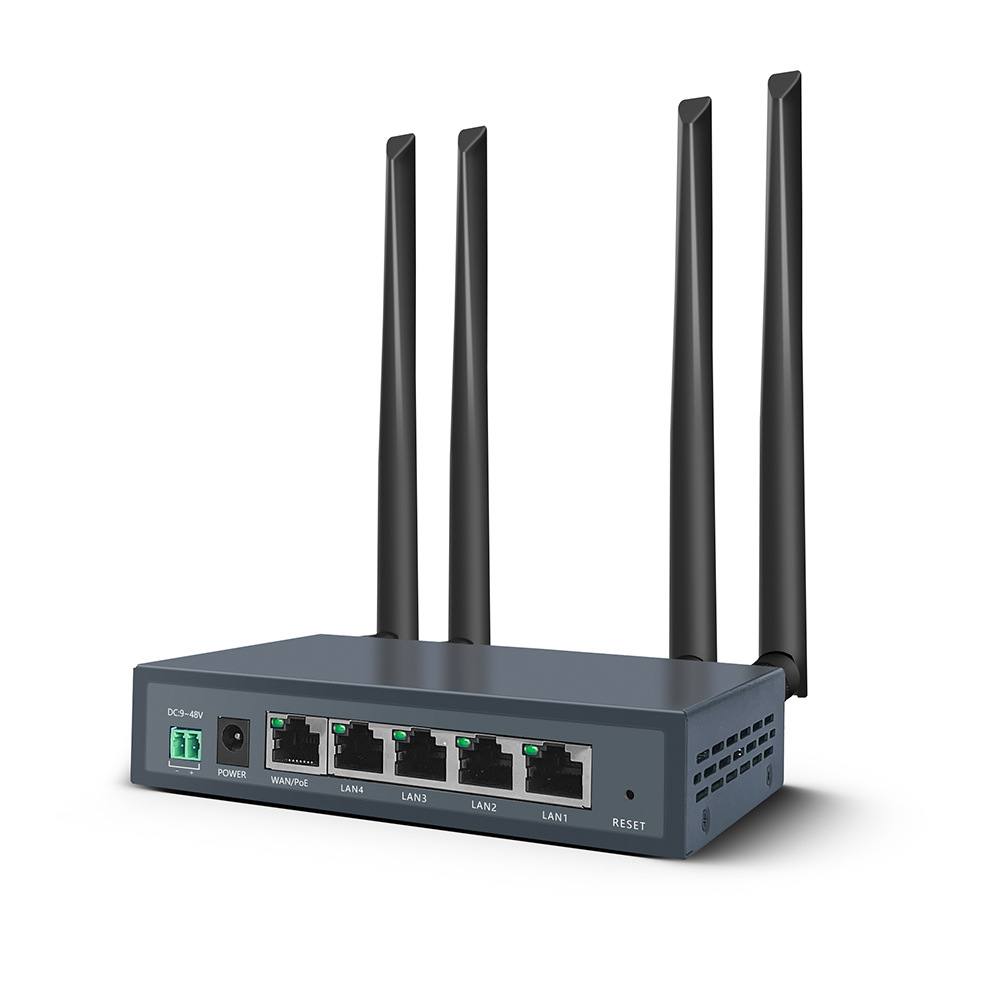

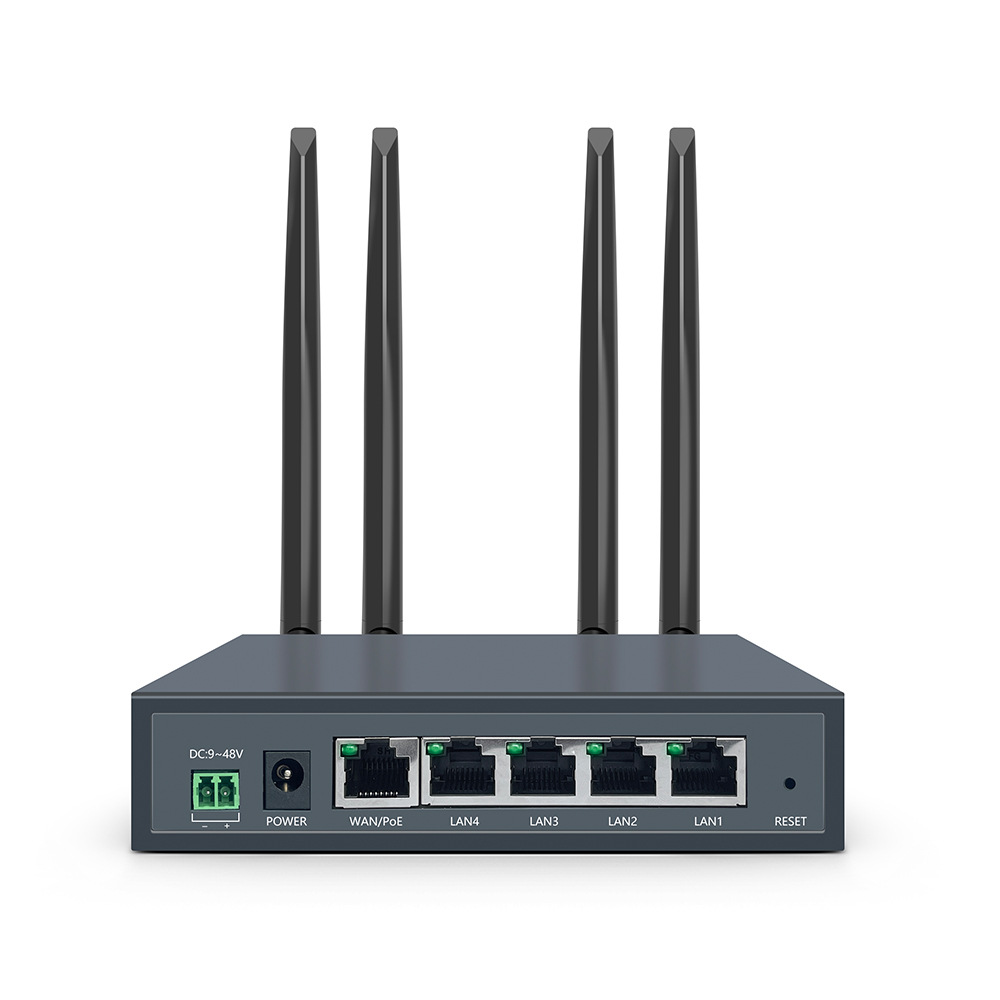

| مواصفة | واجهة إيثرنت | 1 منفذ شبكة واسعة النطاق إيثرنت 10/100/1000M (مقبس آر جيه 45)، 4 منافذ شبكة شبكة محلية إيثرنت 10/100/1000M (مقابس آر جيه 45)، إم دي آي/إم دي إكس متكيف، حماية عزل كهرومغناطيسي مدمجة 1.5 كيلو فولت |
| المنفذ التسلسلي | 1 منفذ RS232، 1 منفذ RS485 تسلسلي، حماية التفريغ الكهروستاتيكي مدمجة 15 كيلو فولت، معلمات المنفذ التسلسلي هي كما يلي: بتات البيانات: 5، 6، 7، 8 بت وضع التوقف: 1، 1.5 (اختياري)، 2 وضع التحقق: لا يوجد تحقق، تحقق زوجي، تحقق فردي، التحقق بالمسافة (اختياري)، والتحقق بالعلامة (اختياري) سرعة المنفذ التسلسلي: 2400~115200 بت/ثانية | |
| واجهة محول تناظري إلى رقمي (اختياري) | واجهة إدخال محول تناظري إلى رقمي ثنائية القناة، 12 بت إعلان، تدعم إدخال إشارة تيار 4-20 مللي أمبير، إدخال إشارة جهد اختياري 0-5 فولت، تُستخدم لاكتساب الإشارة التناظرية | |
| واجهة التتابع (اختياري) | واجهة إخراج مرحل ثلاثية القنوات أقصى جهد تبديل: 30 فولت تيار مستمر/250 فولت تيار متردد الحد الأقصى لتيار التبديل: 5 أمبير يستخدم للتحكم في مصدر الطاقة للأجهزة الطرفية | |
| واجهة دي (اختياري) | واجهة إدخال مفتاح ثنائية القناة (معزولة بصريًا) المنطق 0: العقدة الرطبة 0-3 فولت تيار مستمر المنطق 1: العقدة الرطبة 5-30 فولت تيار مستمر يستخدم للكشف عن حالة الأجهزة الطرفية | |
| مصباح تجريبي | مجهزة بمصابيح مؤشر مثل مفاعل الماء المضغوط، متصل، نظام، واي فاي، إنذار، وما إلى ذلك | |
| واجهة الهوائي | شبكة خلوية 5G: واجهتا هوائي SMA أنثويتان قياسيتان، مقاومة مميزة تبلغ 50 أوم واي فاي: واجهتا هوائي SMA قياسيتان ذكريتان بممانعة مميزة تبلغ 50 أوم | |
| واجهة بطاقة شريحة SIM/جامعة جنوب إلينوي | نانو-شريحة SIM*2، يدعم بطاقات شريحة SIM/الاتحاد الدولي للرياضة 1.8 فولت/3 فولت، حماية مدمجة من التفريغ الكهروستاتيكي 15 كيلو فولت، متوافق مع شريحة eSIM | |
| زر إعادة الضبط | بالضغط على هذا الزر، يمكن استعادة تكوين المعلمة إلى إعدادات المصنع | |
| مزود الطاقة | واجهة الطاقة | مقبس طاقة قاطرة قياسي ثلاثي النواة مع حماية عكسية مدمجة للطاقة |
| مصدر الطاقة القياسي | تيار مستمر 12 فولت/2 أمبير | |
| نطاق مصدر الطاقة | تيار مستمر 5-36 فولت | |
| تيار العمل | <1.5A(12V) | |
| الممتلكات المادية | غلاف | غلاف معدني، مستوى الحماية IP30 |
| الأبعاد الخارجية | 190 (طول) × 113 (عرض) × 35 (ارتفاع) ملم *قد يختلف الحجم والوزن الفعليان حسب التكوين وعملية التصنيع وطريقة القياس | |
وزن | حوالي 600 جرام | |
| درجة حرارة التشغيل | -35~+75 درجة مئوية | |
| درجة حرارة التخزين | -40~+85 درجة مئوية | |
| الرطوبة النسبية | 93% ± 3% (بدون تكاثف) | |
| آخر | المصادقة | بنفايات |
