ميزات المنتج
خدمة تجميع الروابط المتعددة، اتصال دائم بالإنترنت، استمتع بشبكة خالية من القلق
اعتماد آلية النسخ الاحتياطي لخدمة تجميع الروابط المتعددة: دعم وضع الاستعداد المزدوج لبطاقة 4G المزدوجة، وتحقيق تراكب النطاق الترددي اللاسلكي المزدوج، والنسخ الاحتياطي الذكي للتبديل بين الروابط اللاسلكية المزدوجة، ودعم النسخ الاحتياطي الذكي للتكرار بين الشبكات السلكية وشبكات الهاتف المحمول وشبكات شبكة واي فاي.
اعتماد آلية متعددة الطبقات للكشف عن الروابط: يدعم نبضات قلب طبقة برنامج الشراكة بين القطاعين العام والخاص، والكشف عن ICMP، والكشف عن حركة مرور الواجهة، والكشف عن حزمة نبضات قلب بروتوكول التحكم بالنقل (TCP)، وآليات أخرى للكشف عن الروابط للكشف عن حالة الروابط، وتحقيق إعادة السحب التلقائي والإصلاح الذاتي للأعطال، وضمان بقاء الجهاز متصلاً بالإنترنت بشكل دائم.
تغطي واجهات فيزيائية وبروتوكولية غنية سيناريوهات تطبيقات إنترنت الأشياء المختلفة.
RS232/RS485/RS422/TTL/RJ45/RJ11/شبكة واي فاي/يستطيع/GPIO/نظام تحديد المواقع العالمي (GPS)/بيدو/محول تناظري رقمي، إلخ.
متوافق مع البروتوكولات الصناعية السائدة: COAP/MQTT/بروتوكول التحكم بالنقل (TCP)/بروتوكول UDP/يستطيع/مودبوس-بروتوكول التحكم بالنقل (TCP)/مودبوس-وحدة التحكم عن بعد (RTU)/OPC يو إيه/بروفينت، إلخ.
يدعم بروتوكول الطاقة IEC101 و IEC104 وبروتوكول عداد الكهرباء القياسي الوطني DL/T645، ويدعم شبكة الطاقة الخاصة بتردد 1.4/1.81 جيجاهرتز، ويدعم تشفير شبكة الجنوب/شبكة الدولة، وهو مناسب لأنظمة الطاقة المختلفة.
يدعم التشفير المادي والتشفير البرمجي للتشفير الوطني، ويدعم خوارزميات التشفير من سلسلة SM2/SM4 لتحقيق نقل البيانات المشفرة.
حلول نشر أمنية متعددة، تتمتع بمعايير أمان بيانات ذات مستوى مالي.
يدعم هذا الجهاز شبكات APN/VPDN الخاصة، ويحتوي على بوابة إنترنت الأشياء الصناعية بتقنية 4G تقنية LTE مزودة ببروتوكولات VPN متعددة مثل بروتوكول IPsec وPPTP وL2TP وGRE وGRETAB وOPENVPN وDMVPN. ويمكن تهيئة بروتوكولات توجيه الشبكة الأخرى، مثل شبكة VLAN وRIP وOSPF وBGP، بشكل اختياري مع وظائف عميل وخادم VPN. يدعم أوبن في بي إن المتقدم العملاء، ويستخدم مكتبة OpenSSL لتشفير البيانات ومعلومات التحكم، بالإضافة إلى وظائف التحقق. يضيف أوبن في بي إن طبقة تشفير إضافية إلى الشبكة الخاصة لنقل البيانات، مما يضمن أمان ودقة بيانات التشغيل والإدارة بشكل كامل.
تتيح الإدارة عن بعد لمنصة الحوسبة السحابية إدارة مركزية للأجهزة المنفصلة الموزعة وتوسيع نطاق الأعمال.
يدعم النظام منصة إدارة سحابية للأجهزة، تتيح مزامنة عرض بيانات الشبكة وحالة الجهاز بشكل مجمّع، وتكوين الإعدادات، وإعادة تشغيل الجهاز، وتصحيح الأخطاء وتشخيصها، وترقية البرامج الثابتة/التحديثات، وغيرها من أعمال التشغيل والصيانة عبر تطبيق وي تشات للهواتف المحمولة. كما يدعم النظام نسخ الإعدادات احتياطيًا واستيرادها، بالإضافة إلى استيراد/تصدير إعدادات المفتاح الخاص، مما يقلل تكاليف التشغيل والصيانة للمشغلين، ومكامل الأنظمة، وموردي المعدات، وغيرهم من الأطراف، ويرفع الكفاءة. ويتيح تحديد الموقع عبر نظام تحديد المواقع العالمي (نظام تحديد المواقع العالمي (GPS)) إدارة سهلة بناءً على موقع الجهاز.
يدعم بروتوكول Ntrip VRRP، ووظائف إدارة الشبكة العملية مثل إحصائيات حركة المرور، والقوائم السوداء والبيضاء، وتصفية تدفق البيانات، وDTU، وما إلى ذلك، مع حركة مرور قابلة للتحكم والإدارة، وتقليل تكاليف التشغيل والصيانة، ودعم إنذارات فشل/شذوذ المعدات، وتحسين معدلات اتصال المعدات بالإنترنت.
يدعم النظام إنشاء التقارير الإحصائية للأعمال تلقائيًا، مما يوفر أساسًا قويًا لاتخاذ القرارات التشغيلية.
يدعم النشر الخاص، والاستخدام المجاني طويل الأمد للسحابة العامة، والنشر الخاص القابل للتخصيص للتطوير الثانوي.
سهل النشر والتنفيذ، تصميم صناعي، تشغيل مستقر بدون سائق على مدار الساعة طوال أيام الأسبوع، مناسب لمختلف سيناريوهات التطبيقات الصناعية المعقدة والقاسية
يتميز التصميم المدمج بسهولة دمجه وتركيبه، وخفة وزنه، وإمكانية دمجه في مركبات الفحص غير المأهولة، ومركبات النقل الآلية، والروبوتات الذكية، وغيرها من المعدات، مما يجعله مناسبًا لبيئات التطبيقات ذات مساحة التركيب المحدودة. كما يمكن تركيبه باستخدام حوامل أو قضبان. ويُستخدم على نطاق واسع في الشبكات التجارية، والمكاتب، وشبكات محطات الخدمة الذاتية، والرعاية الصحية الذكية، والمصانع الذكية، وغيرها من التطبيقات.
منصة أجهزة صناعية بالكامل، غلاف معدني، مستوى حماية IP30، تصميم تبديد حرارة بدون مروحة، نطاق درجة حرارة واسع من -25 درجة مئوية إلى +75 درجة مئوية، تصميم مدخل طاقة واسع DC5-36V، يفي بمتطلبات التوافق الكهرومغناطيسي التوافق الكهرومغناطيسي الصناعية من المستوى 4، حماية من الصواعق لواجهة الهوائي، اجتاز 1500 ساعة من اختبارات البيئة القاسية ذات درجة الحرارة والرطوبة العالية؛ لا يخشى البيئات القاسية مثل تقلبات الجهد والإشعاع الكهرومغناطيسي العالي وتغلغل الرطوبة والغبار؛ حماية مراقبة مدمجة متعددة المستويات للبرامج والأجهزة، اكتشاف ذاتي للأعطال وإصلاح ذاتي، مما يضمن تشغيلًا مستقرًا وموثوقًا للمعدات على مدار 24 ساعة في اليوم دون إشراف بشري.
الوظائف الأساسية
كتلة الوظائف | وصف الوظيفة |
| الشبكة/البروتوكول | يدعم التبديل المتزامن عبر الإنترنت والاحتياطي عبر شبكات متعددة مثل شبكة واسعة النطاق وWLAN و4G وما إلى ذلك (اختياري) دعم وظائف عميل نقطة الوصول/المحطة اللاسلكية يدعم الوصول إلى الشبكة الخاصة VPDN و APN يدعم بروتوكولات IPSe اختبار GRE و IPIP و PPTP و L2TP و أوبن في بي إن دعم الشهادات الرقمية الصادرة عن هيئة إصدار الشهادات يدعم تقنية تقسيم الشبكات العصبية المتعددة 4G، وشبكة شبكة محلية 4G، وتقنية ريدكاب 4G، واستهلاك منخفض للطاقة، وتوقيت عالي الدقة لرمز B (اختياري). متوافق مع أكثر من 300 بروتوكول صناعي شائع، بما في ذلك مودبوس بروتوكول التحكم بالنقل (TCP) وModbus وحدة التحكم عن بعد (RTU) وS7 وProfinet وCAN وCOAP/MQTT وTCP وUDP وOPC يو إيه وغيرها. |
| مراقبة الشبكة | يدعم شبكات غير مسجل (اختياري) وشبكات تقنية LTE توفير إرسال سجلات النظام محليًا وعن بُعد لتحقيق مراقبة الشبكة في الوقت الفعلي دعم وظيفة إدارة شبكة بروتوكول إدارة الشبكة البسيط (SNMP) يدعم بروتوكول NTIRP VRRP، ووظائف إدارة الشبكة العملية مثل إحصائيات حركة البيانات، والقوائم السوداء والبيضاء، وتصفية تدفق البيانات، وDTU، وما إلى ذلك. |
| الإدارة الذكية | يدعم التوجيه الثابت، والتوجيه الديناميكي لبروتوكول RIPv2 وبروتوكول بروتوكول OSPF، وتوجيه سياسة عنوان المصدر. يدعم خوادم DHCP متعددة وعملاء DHCP، وحزم عناوين ماك الخاصة بـ DHCP، وDDNS، وجدار الحماية، وNAT، ومضيف المنطقة المنزوعة السلاح، وQoS، وإحصائيات حركة البيانات، وعرض معدل نقل البيانات في الوقت الفعلي، وجدار حماية مؤشر التداخل المكاني، واجتياز VPN، والتحكم في الوصول، وتصفية عناوين عنوان URL، ووظائف أخرى. يدعم الإدارة المجدولة، وجدول البيانات غير المتصلة بالإنترنت أو البيانات الخاملة غير المتصلة بالإنترنت، وأوضاع التشغيل المتعددة المتصلة وغير المتصلة بالإنترنت، بما في ذلك الرسائل النصية القصيرة، ورنين الهاتف، والبيانات التسلسلية، وبيانات الشبكة التي تعمل في أوضاع التشغيل المتصلة وغير المتصلة بالإنترنت. آليات الكشف عن الروابط الداعمة مثل نبضات قلب طبقة برنامج الشراكة بين القطاعين العام والخاص، والكشف عن ICMP، والكشف عن حركة مرور الواجهة، والكشف عن حزم نبضات قلب بروتوكول التحكم بالنقل (TCP)، وما إلى ذلك. |
| إدارة التشغيل والصيانة | يدعم العرض المحلي أو عن بُعد لحالة الشبكة والجهاز، وتكوين المعلمات، وإعادة تشغيل الجهاز، وتصحيح أخطاء البيانات وتشخيصها، وترقيات البرامج الثابتة/التحديثات، وغيرها من عمليات التشغيل والصيانة. يدعم واجهة سطر الأوامر عبر الويب المحلية والبعيدة، بالإضافة إلى طرق متعددة لإدارة المعلمات للمنصة. يدعم النسخ الاحتياطي للمعلمات واستيرادها، كما يدعم استخدام المفاتيح الخاصة لاستيراد وتصدير إعدادات المعلمات. |
| وظيفة مزامنة الوقت | يدعم وظيفة توقيت شبكة بروتوكول التتبع الوطني مدمج في ساعة الوقت الحقيقي |
معايير المواصفات
| فئة | مشروع | معايير المواصفات |
| معيار الشبكة الخلوية | معيار الشبكة | FDD-تقنية LTE: B1/3/5/8 B7/B28 (اختياري) تطوير البرمجيات القائم على الاختبار-تقنية LTE:B34/38/39/40/41 B 61/62 (الشبكة الخاصة اختيارية) |
| الوصول إلى الشبكة | دعم APN/VPDN | |
شبكة واي فاي | معيار | IEEE802.11b/g/n الفأس/أ (اختياري) 2.4G، 5G (اختياري) |
| وضع | نقطة الوصول/المحطة (اختياري) | |
| تشفير آمن | يدعم طرق تشفير متعددة مثل WEP و إدارة تقدم الأعمال و WPA2 ووظيفة WPS الاختيارية | |
مواصفات نظام الملاحة العالمي عبر الأقمار الصناعية (نظام تحديد المواقع العالمي (GNSS)) (خياري) | وضع تحديد الموقع | تحديد المواقع باستخدام نظام بيدو ونظام تحديد المواقع العالمي (نظام تحديد المواقع العالمي (GPS)) ثنائي النجوم، وتحديد المواقع بمساعدة شبكة الواي فاي ونظام تحديد المواقع العالمي (نظام تحديد المواقع العالمي (GPS)) ومحطة القاعدة |
| دقة تحديد المواقع | خطأ تحديد الموقع عبر نظام تحديد المواقع العالمي (نظام تحديد المواقع العالمي (GPS)) أقل من 10 أمتار (هذه البيانات للاسترشاد فقط، ويرتبط خطأ تحديد الموقع بعوامل مثل التضاريس والوقت في المنطقة التي يوجد بها الجهاز)؛ يعتمد خطأ تحديد موقع المحطة الأساسية على كثافة المحطات الأساسية في المنطقة التي تقع فيها؛ تحديد موقع شبكة الواي فاي أقل من 30 مترًا | |
| حساسية | حساسية التتبع: ≤-162 ديسيبل، حساسية الالتقاط: ≤-148 ديسيبل | |
| وقت تحديد الموقع | بدء التشغيل البارد ≤ 33 ثانية، بدء التشغيل الساخن ≤ 5 ثوانٍ | |
الجامعة التقنية في الدنمارك | قسم الأزياء في جامعة جامعة دي تي يو | TCPS/TCPC/بروتوكول UDP/مودبوس وحدة التحكم عن بعد (RTU) إلى مودبوس بروتوكول التحكم بالنقل (TCP)/MQTT |
| حزمة نبضات القلب / حزمة التسجيل | يدعم | |
| معدل الباود | 1200/2400/4800/9600/19200/38400/57600/115200/230400 | |
| بتات البيانات | 5. 6، 7، 8 (افتراضي) | |
| توقف | 1، 1.5، 2 | |
| بتة التحقق | لا يوجد تكافؤ (افتراضي)، تكافؤ زوجي، تكافؤ فردي، مسافة (اختياري)، وتكافؤ علامة (اختياري) | |
| نوع المنفذ التسلسلي | 1×RS232/RS485 | |
| مصداقية | درجة حرارة التشغيل | -25 درجة مئوية إلى +75 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية | |
| رطوبة التشغيل | من 5% إلى 95% رطوبة نسبية (بدون تكثف) | |
| رطوبة التخزين | من 1% إلى 95% رطوبة نسبية (بدون تكثف) | |
| درجة الحماية | IP30 | |
| تصنيف التوافق الكهرومغناطيسي | 4 | |
| متوسط الوقت بين الأعطال (متوسط الوقت بين الأعطال) | >100000h | |
| المواصفات الأساسية | مزود الطاقة | نطاق مصدر الطاقة: تيار مستمر 5-36 فولت، محول الطاقة: تيار مستمر 12 فولت/1.5 أمبير |
| استهلاك الطاقة عند الحمل الكامل | متوسط 12 فولت عند 300 مللي أمبير | |
| مقاس | 92 × 90 × 23.5 مم (الطول * العرض * الارتفاع، باستثناء مكونات سكة التوجيه وقاعدة الهوائي، قد تختلف باختلاف التكوينات) | |
| طريقة التركيب | تركيب من نوع السكة، تركيب من نوع الأذن المعلقة، تركيب مدمج، وضع أفقي على سطح المكتب | |
| غلاف | علبة معدنية | |
| وزن | حوالي 600 غرام | |

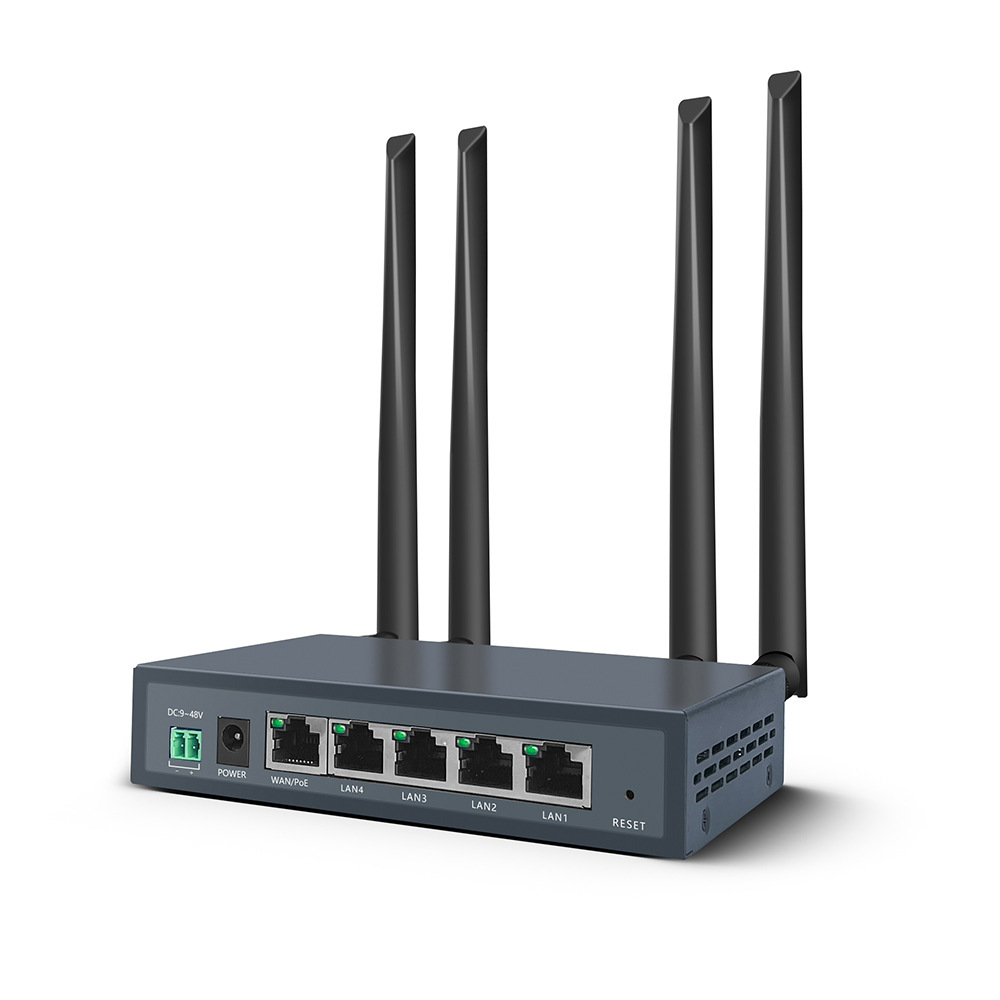

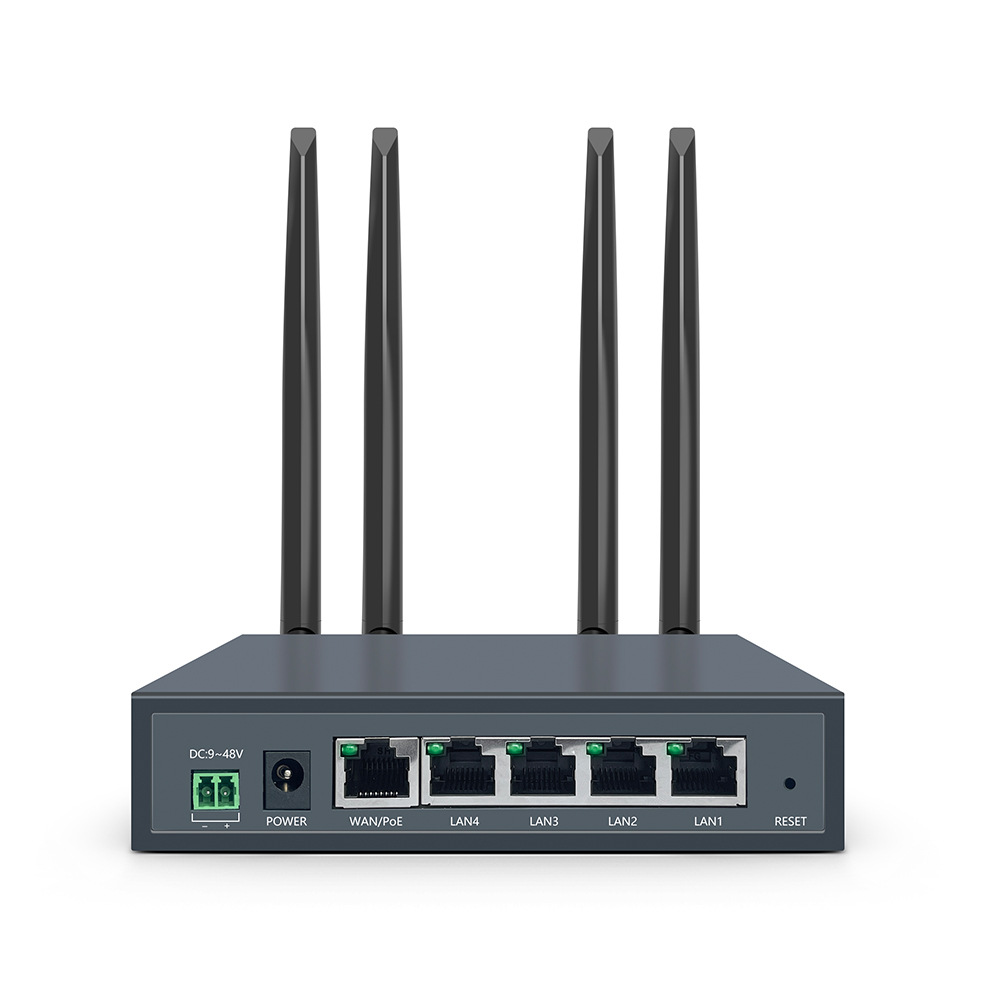

| واجهة الأجهزة | واجهة الشبكة | الشبكة المحلية (شبكة محلية)، الشبكة الواسعة (شبكة واسعة النطاق) (اختياري) واجهة RJ45: 10/100/1000 ميجابت في الثانية (اختياري) تكيفية |
| منفذ الهاتف (اختياري) | RJ11 | |
| واجهة بطاقة شريحة SIM | فتحة واحدة لبطاقة نانو شريحة SIM (فتحتان اختياريتان لبطاقة نانو شريحة SIM)، شريحة شريحة SIM الإلكترونية مدمجة (اختياري) | |
| مصباح تجريبي | الطاقة، العمل، الشبكة | |
| واجهة الطاقة | مصدر طاقة تيار مستمر: مقبس دائري أسطواني 5.5 × 2.1 مم أو مصدر طاقة طرفي صناعي، مع حماية من عكس القطبية | |

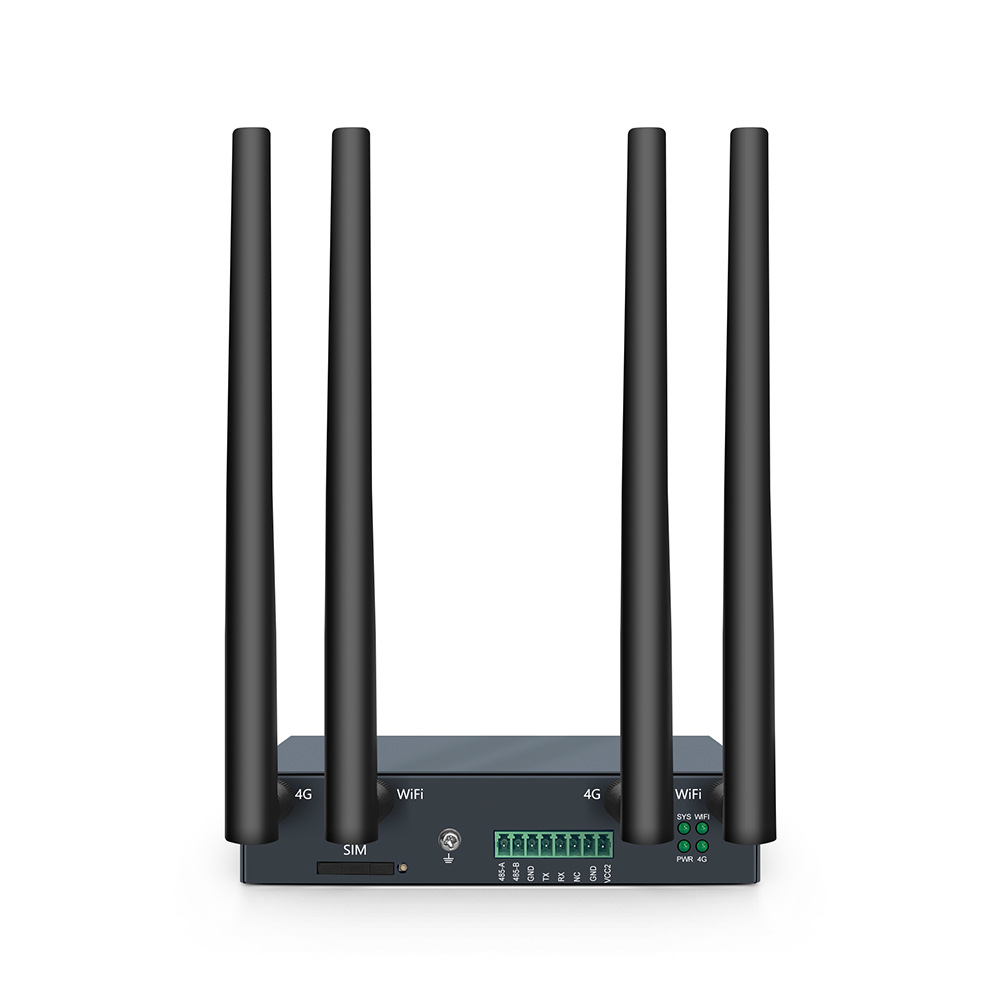

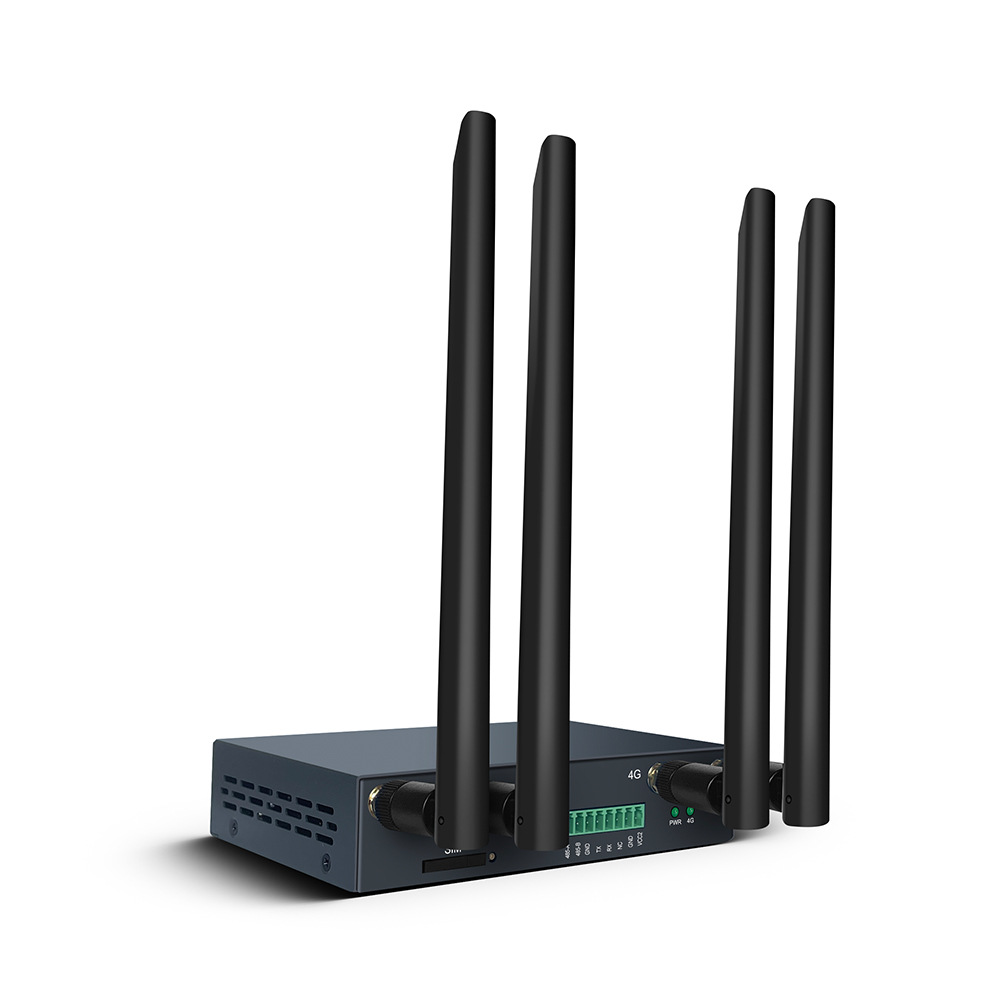

| واجهة طرفية | V+ V-: أطراف إمداد الطاقة،يمكن استخدامه بدلاً من واجهة الطاقة كبديلو أرضي: طرف التأريض تكساس وصفة طبية: واجهة RS232 AB: واجهة RS485 واجهة يستطيع (اختيارية) واجهة GPIO (اختيارية) واجهة محول تناظري رقمي (اختياري) | |
| زر إعادة التحميل | اضغط مع الاستمرار لمدة 5-10 ثوانٍ لاستعادة إعدادات المصنع | |
| حماية أرضية | مسمار التأريض |
١. الترقية التلقائية: إذا كان مستوى البطارية أعلى من ٣٠٪، فلا تلمس الشاشة عند إعادة التشغيل. ستظهر كلمتا "ترقية" بجوار الإشارة في الزاوية العلوية اليسرى، ثم انتظر حوالي خمس دقائق للترقية التلقائية. ٢. الترقية اليدوية: إذا كان مستوى البطارية أعلى من ٣٠٪، فانقر على "الترقية عن بُعد" في الإعدادات، ولا تلمس الشاشة، وسيتم الترقية تلقائيًا. لا تنقر على "ترقية" خلال ٥ دقائق من بدء التشغيل، لأن الواجهة الخلفية ستبحث تلقائيًا عن الإصدار في هذه الحالة.
إذا لم يكن الجهاز متصلاً بالإنترنت، فيمكنك التحقق منه واحدًا تلو الآخر على النحو التالي. 1. حاول إعادة تشغيل الجهاز أولًا. إذا لم يعمل بعد إعادة التشغيل، فاتبع الخطوات التالية لاستكشاف الأخطاء وإصلاحها. ٢. هل يتوافق رقم رقم IMEI المُدخل في المنصة مع رقم رقم IMEI الفعلي للجهاز؟ (يُنصح بالتحقق من رقم رقم IMEI الخاص بالجهاز في قائمة الأجهزة). 3. تحقق مما إذا كانت بطاقة شريحة SIM التي تم إدخالها في الجهاز متأخرة، وإذا كان الجهاز مغلقًا، وإذا كان مطلوبًا مصادقة الاسم الحقيقي الثاني. 4. ما إذا كان الجهاز يعرض إشارة 4G وأيقونة البيانات طبيعية (الأيقونة ذات الشريط القطري تمثل حالة غير طبيعية) دون أي رسوم مستحقة أو إيقاف تشغيل 5. إذا لم يتم عرض الإشارة، افصل بطاقة شريحة SIM وأعد إدخالها، وأعد تشغيل الجهاز وتحقق مرة أخرى. إذا لم تعمل إشارة 4G رغم أن الشاشة تعمل بشكل طبيعي، فابحث عن بطاقة شريحة SIM أخرى، ثم أدخل الجهاز وأعد تشغيله للتحقق من عملها بشكل صحيح. إذا نجحت، فالمشكلة في بطاقة شريحة SIM.
أثناء دخول الجهاز في وضع توفير الطاقة، لا يمكنه تحديث موقعه تلقائيًا، ولا يمكن تنفيذ التعليمات الوظيفية في الوقت المناسب. يجب ضبطه على الوضع العادي ليعمل بشكل طبيعي وفقًا للتعليمات. يُرجى عمل نسخ احتياطية بنفسك!
إذا وُضع الجهاز داخل المنزل أو في موقف سيارات تحت الأرض، فقد يتعذر عليه البحث عن إشارات الأقمار الصناعية لنظام تحديد المواقع العالمي (نظام تحديد المواقع العالمي (GPS))، سواءً كانت إشارات واي فاي أو إشارات محطة القاعدة، مما يؤدي إلى أخطاء كبيرة، وهي ظاهرة طبيعية. بعد خروج الجهاز من المنزل أو مغادرة منطقة ذات إشارة ضعيفة، سيقوم تلقائيًا بمعايرة موقعه. طالما كان في الهواء الطلق أو في منطقة مفتوحة، فلن يكون الخطأ كبيرًا.
واجهة الجهاز موجهة للخارج لوجود هوائي سيراميكي في المقدمة يستقبل الإشارات. إذا كانت الواجهة مسدودة بمعدن، فسيؤثر ذلك على الاستخدام العادي للجهاز.
